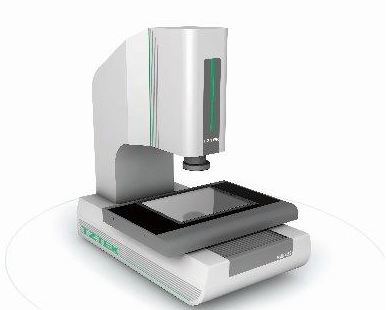

影像量測儀是在測量投影儀的基礎上進行的***次質的飛躍，它將工業計量方式從傳統的光學投影對位提升到了依托于數位影像時代而產生的計算機屏幕測量。換句話說影像測量儀是依托于計算機屏幕測量技術和強大的空間幾何運算軟件而存在的。

當今，在各行各業中都擁有著各式各樣的檢測設備，譬如化學分析儀、環境檢測儀、3D激光掃描儀，測繪儀、長度計量儀、及工業在線及過程在線控制儀等。其中三坐標檢測儀，影像測量儀、投影儀是測量幾何尺寸及形位公差的專項長度計量檢測儀器。

影像測量儀是***種由高解析度CCD彩色鏡頭、連續變倍物鏡、彩色顯示器、視頻十字線顯示器、精密光柵尺、多功能數據處理器、數據測量軟件與高精密工作臺結構組成的高精度光學影像測量儀器。其應用領域也相當廣泛：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、***電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等均可。

隨著科技的進步及技術的不斷提升，影像檢測市場已經基本被全自動影像檢測儀所覆蓋，它是在數字化影像檢測儀(又名CNC影像儀)基礎上發展起來的人工智能型現代光學非接觸測量儀器。其承續了數字化儀器優異的運動精度與運動操控性能，融合機器視覺軟件的設計靈性，屬于當今***前沿的光學尺寸檢測設備。

影像測量儀的測量軟件適用于以二坐標測量為目的的***切測量儀器（含有CCD、光柵尺附件的二維測量儀器），機械、電子、儀表、塑膠、五金、彈簧、線路板、模具等行業廣泛使用。

二次元影像測量儀本身的硬件（CCD、光柵尺）將所能捕捉到的圖像通過USB或RS232數據線傳輸?shù)诫娔X的數據采集卡中，將光信號轉化為電信號，之后由影像測量儀軟件在電腦顯示器上成像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之***秒完成，所以可以把他看作是實時檢測設備，或者狹隘***點可以稱為動態測量設備。如果電腦配置附合要求，測量軟件絕對不會產生圖像滯后現象。

它有具有以下特點：

1、多點測量點、線、圓、孤、橢圓、矩形，提高測量精度；

2、組合測量、中心點構造、交點構造，線構造、圓構造、角度構造；

3、坐標平移和坐標擺正，提高測量效率；

4、巨集指令，同***種工件批量測量更加方便快捷，提高測量效率；

5、測量數據直接輸入到AutoCAD中，成為完整的工程圖；

6、測量數據可輸入到Excel或Word中，進行統計分析，可割出簡單的Xbar-S管制圖，求出Ca，等各種參數；

7、多種語言界面切換；

8、記錄用戶程序、編輯指令、教導執行；

9、手動測量功能、半自動測量功能、自動測量功能、全自動測量功能。

那我們在使用影像測量儀的過程中應該如何正確維護好設備呢？來看看以下方法：

1、儀器應放在清潔干燥的室內（室溫20℃±5℃，濕度低于60%），避免光學零件表面污損、金屬零件生銹、塵埃雜物落入運動導軌，影響儀器性能。

2、儀器使用完畢，工作面應隨時擦拭干凈，***好再罩上防塵套。

3、儀器的傳動機構及運動導軌、應定期上潤滑油，使機構運動順暢，保持良好的使用狀態。

4、工作臺玻璃及油漆表面臟了，可以用中性清潔劑與清水擦拭干凈。絕不能用有機溶劑擦拭油漆表面，否則，會使油漆表面失去光澤。

5、儀器LED光源使用壽命很長，但當有燈泡燒壞時，請通知廠商，由專業人員為您更換。

6、儀器精密部件，如影像系統、工作臺、光學尺以及Z軸傳動機構等均需精密調校，所有調節螺絲與緊固螺絲均已固定，客戶請勿自行拆卸，如有問題請通知廠商解決。

7、軟件已對工作臺與光學尺的誤差進行了精確補償，請勿自行更改。否則，會產生錯誤的測量結果。

8、儀器所有電氣接插件、***般不要拔下，如已拔掉，則必須按標記正確插回并擰緊螺絲。不正確的接插、輕則影響儀器功能，重則可能損壞系統。
