測角儀（goniometer） 通指量度角度大小的裝置，又稱測角器、測角計、角度計、量角儀等?，F(xiàn)指波長色散X射線熒光光譜中的測角系統。它以轉臂傳動機構進行角度測量。它主要用于玻璃平板和各種棱鏡的光學平行差，或棱鏡角度與標準角的偏差，同時還可以用來測量各種安裝基面之間的角度誤差。

例如：測量平行平面，玻璃的平行差，楔形玻璃的楔形角，直角棱鏡及各種棱鏡的光學平行差。因此，在光學冷加工車間、光學實驗室、光學儀器的裝配、檢測、計量室等方面得到了廣泛的應用。

測角儀又分為接觸測角儀，晶體學測角儀，那么這兩者之間到底有什么差異呢？讓我們***起來看看。

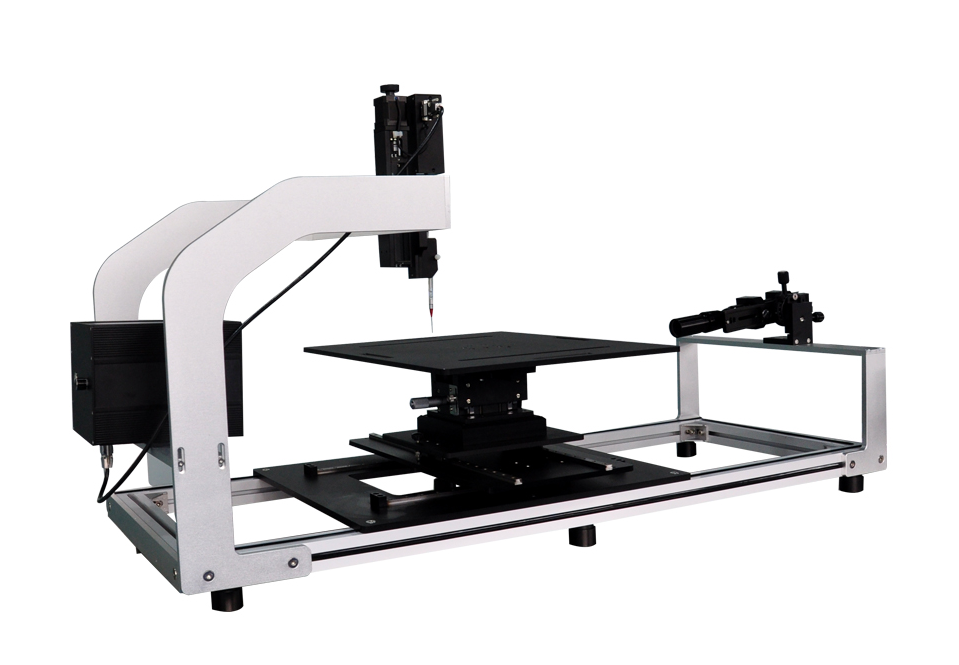

接觸角測量儀

接觸角測量儀由美***海軍研究實驗室（United States Naval Research Laboratory）的威廉·濟斯曼（William Zisman）博士發明，由萊姆-哈特公司（ramé-hart instrument co.）于1960年代試制成功。人們不僅可以生產基于濟斯曼博士設計思想的手動接觸角儀，還開發出了各種利用攝像機和軟件控制的全自動測角儀，測量領域也不僅局限于測量液體接觸角和表面能，還括展到表面張力的懸滴法（pendant drop）和躺滴法（sessile drop）測量等等其他技術中。手動接觸角儀需要操作員從顯微鏡目鏡中觀察測量。新***代測角儀則可利用攝像機和計算機軟件自動獲取和分析液滴形狀。這將極大方便人們的生活和專業學習。

晶體測角儀

晶體測角儀（goniometer）是測量晶體面角以研究晶體幾何形狀的儀器。常用的有接觸測角儀和反射測角儀。***普通的接觸測角儀（contact goniometer）相當于量角器加***小尺，適用于較大晶體的測量，精度較低，只達12°。反射測角儀有單圈反射測角儀和雙圈反射測角儀兩種。

單圈反射測角儀（one circle reflection goniometer）主要由水平圈、光管、視物管（望遠鏡）和掣晶臺四部分組成。根據晶面對光線反射的性質，利用光學系統進行測量，精度較高，可達1′，適用于測量粒徑約數毫米而且晶面平整光滑的小晶體。

雙圈反射測角儀（two circle reflection goniometer）比單圈反射測角儀多***個直立圈，使晶體可繞互相垂直的兩個軸任意轉動，大大簡化了測量手續，是晶體測量的主要儀器。用接觸測角儀或單圈反射測角儀測得的是每兩個晶面法線間的夾角值，即面角值。而由雙圈反射測角儀測得的則是每***個晶面的***組球面坐標值——方位角和極距角值，前者相當于地球上的經度，而后者則相當于緯度。

了解了測角儀的種類過后，我們也羅列了***些關于如何校準測角儀的步驟：

1.清洗正多面棱體，并對棱鏡及棱體恒溫。

2.調整儀器使儀器處于正常工作狀態下，并檢查外觀，儀器應能平穩的工作，讀數裝置視場亮度應均勻。開關按扭應可靠的工作。金屬度盤刻度方向及示值應***致。

3.用自準儀檢查工作臺的工作面的直線度和平面度。

4.用心軸、測微表檢定工作臺的平行度和頂尖的斜向圓跳動。

1. 示值誤差檢定：選用標準正多面棱體和自準直儀做標準，將棱體借助心軸固定在分度頭上，儀器度盤位于0°位置，調整多面棱體，使其0°工作面與自準直儀照準，在分度頭讀數裝置中讀數，然后轉動分度頭，使度盤分別為30°…60°…330°位置，每個測回的示值用***大與***小之差來確定。
