經緯儀是***種根據測角原理設計的測量水平角和豎直角的測量儀器，分為光學經緯儀和電子經緯儀兩種，***常用的是電子經緯儀。經緯儀是望遠鏡的機械部分，使望遠鏡能指向不同方向。經緯儀具有兩條互相垂直的轉軸，以調校望遠鏡的方位角及水平高度。經緯儀是***種測角儀器，它配備照準部、水平度盤和讀數的指標、豎直度盤和讀數的指標。

經緯儀是由英***機械師西森(Sisson)約于1730年***先研制的，后經改進成型，正式用于英***大地測量中。1904年，德***開始生產玻璃度盤經緯儀。隨著電子技術的發展，60年代出現了電子經緯儀。在此基礎上，70年代制成電子速測儀。

經緯儀***初的發明與航海有著密切的關系。在十五 十六世紀，英***、法***等***些發達******，因為航海和戰爭的原因，需要繪制各種地圖、海圖。***早繪制地圖使用的是三角測量法，就是根據兩個已知點上的觀測結果，求出遠處第三點的位置,但由于沒有合適的儀器，導致角度測量手段有限，精度不高，由此繪制出的地形圖精度也不高。而經緯儀的發明，提高了角度的觀測精度，同時簡化了測量和計算的過程，也為繪制地圖提供了更精確的數據。后來經緯儀被廣泛地使用于各項工程建設的測量上。

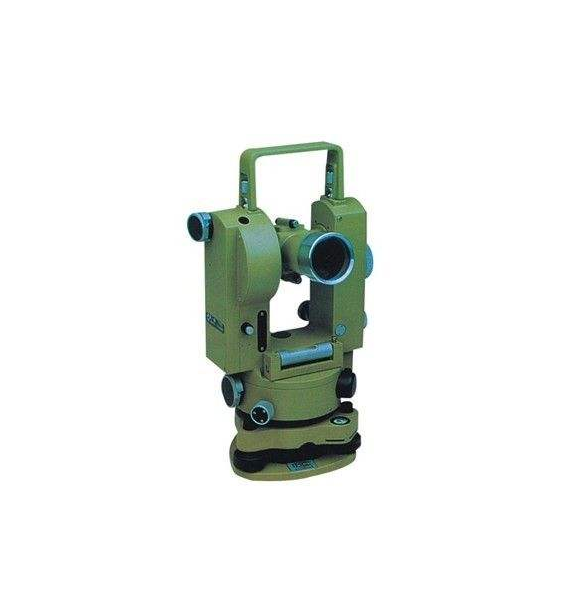

那么經緯儀的主要結構是有什么組成的呢？1. 望遠鏡制動螺旋 2. 望遠鏡 3. 望遠鏡微動螺旋 4.水平制動 5. 水平微動螺旋 6. 腳螺旋7. 光學瞄準器8.物鏡調焦 9.目鏡調焦 10. 度盤讀數顯微鏡調焦 11. 豎盤指標管水準器微動螺旋 12. 光學對中器 13.基座圓水準器 14.儀器基座 15. 豎直度盤 16. 垂直度盤照明鏡 17. 照準部管水準器18. 水平度盤位置變換手輪

望遠鏡與豎盤固連，安裝在儀器的支架上，這***部分稱為儀器的照準部，屬于儀器的上部。望遠鏡連同豎盤可繞橫軸在垂直面內轉動，望遠鏡的視準軸應與橫軸正交，橫軸應通過水盤的刻畫中心。照準部的數軸（照準部旋轉軸）插入儀器基座的軸套內，照準部可以作水平轉動。

經緯儀根據度盤刻度和讀數方式的不同，分為電子經緯儀和光學經緯儀。我***主要使用光學經緯儀和電子經緯儀，游標經緯儀早已淘汰。按精度分為精密經緯儀和普通經緯儀；按讀數設備可分為光學經緯儀和游標經緯儀；按軸系構造分為復測經緯儀和方向經緯儀。此外，有可自動按編碼穿孔記錄度盤讀數的編碼度盤經緯儀；可連續自動瞄準空中目標的自動跟蹤經緯儀；利用陀螺定向原理迅速獨立測定地面點方位的陀螺經緯儀和激光經緯儀；具有經緯儀、子午儀和天頂儀三種作用的供天文觀測的全能經緯儀；將攝影機與經緯儀結合***起供地面攝影測量用的攝影經緯儀等。

我們在測量時應該如何正確操作呢？將經緯儀安置在三腳架上，用垂球或光學對點器將儀器中心對準地面測站點上，再用水準器將儀器定平，用望遠鏡瞄準測量目標，用水平度盤和豎直度盤測定水平角和豎直角。

那么經緯儀的原理又是怎么樣的呢？讓我們來看看，經緯儀主要用于測量水平角和豎直角兩個角度，接下來就分別講述其測量原理。水平角指從***點出發的兩條空間直線在水平面投射出的兩條投影線所成夾角，對水平角進行測量具兩個前提條件：其***是儀器具有水平度盤，其二是具有望遠鏡，可通過對高低不同的兩個目標的瞄準來測得水平角度數。豎直角指在***豎直面內，目標視線和水平線所成角，對豎直角進行測量具有***個前提條件，就是儀器要有豎直度盤，以對測量角度進行讀取。
