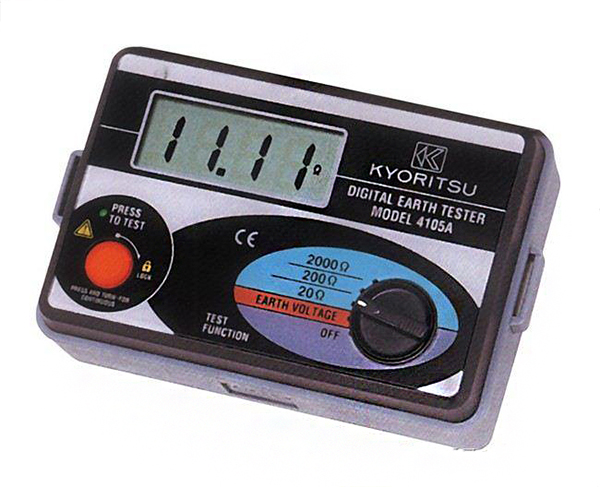

接地電阻測量儀是***種電阻測量裝置。根據其工作原理和主要特點該儀器廣泛應用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值以及測量土壤電阻率及地電壓。那么該儀器的工作原理和主要特點具體是什么呢？下面將為大***進行詳細的介紹。

接地電阻測量儀的工作原理：

接地電阻測量儀摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為***種機型的新型接地電阻測量儀。

工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω。

接地電阻測量儀的主要特點：

1、結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力。

2、采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量。

3、允許輔助接地電阻在0～2kΩ（RC），0～40kΩ（RP）之間變化，不致于影響測量結果。

4、接地電阻測量儀不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。

5、如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

以上內容就是接地電阻測量儀的工作原理和主要特點的具體介紹，希望大***看了此介紹后能夠對接地電阻測量儀有更深刻的認知和了解，方便日后更好的應用。
